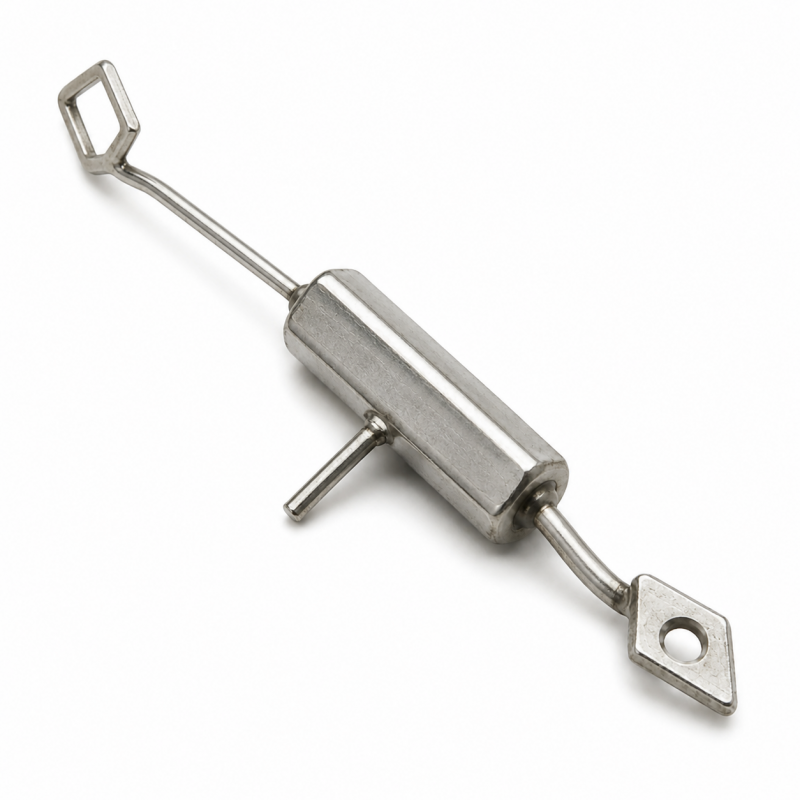

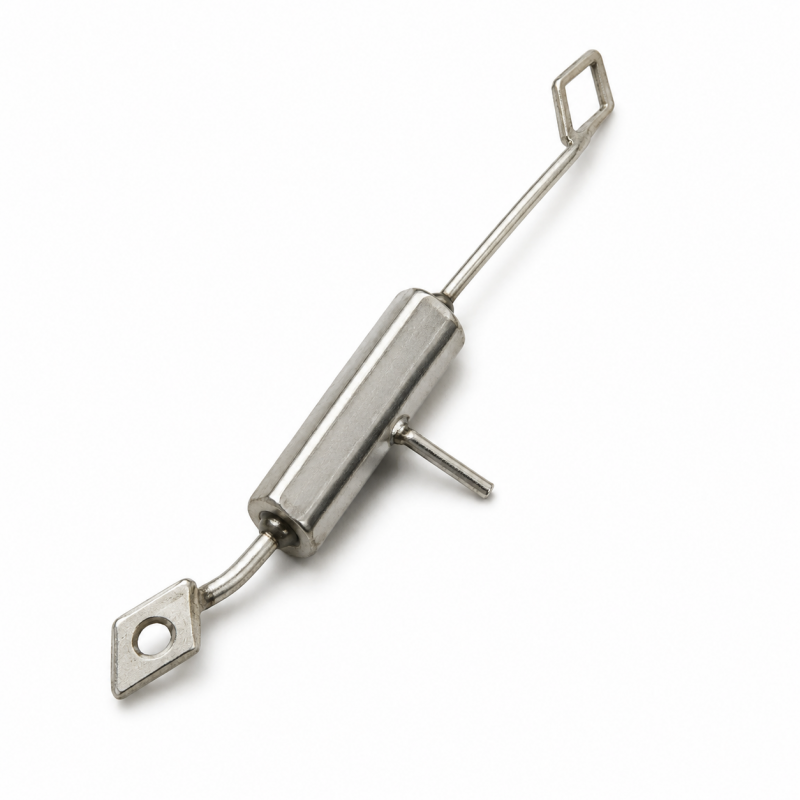

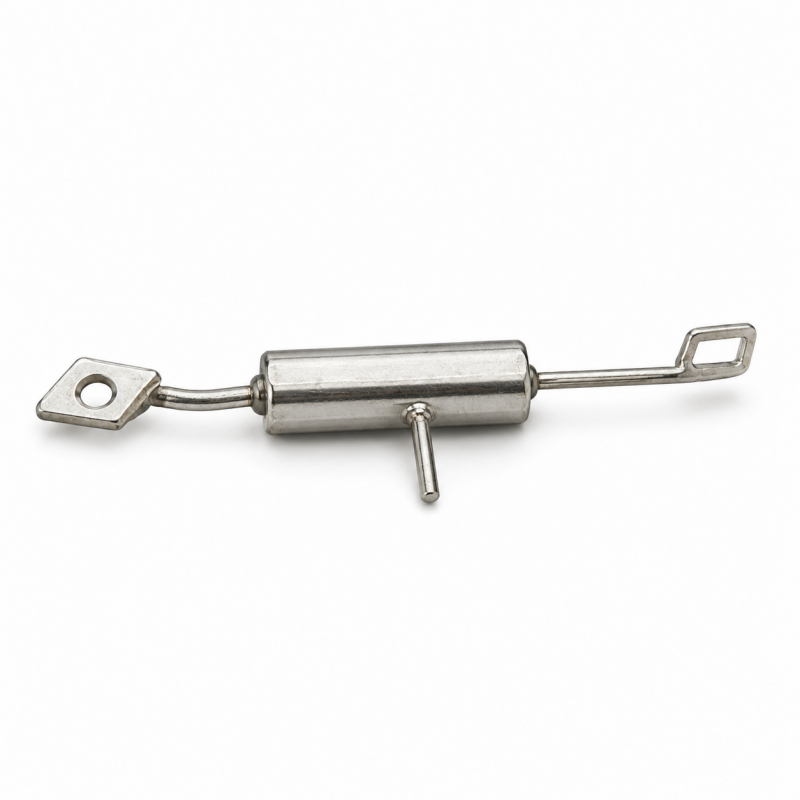

Высоковольтный диод для микроволновой печи (СВЧ) Panasonic (совместим с магнетроном 17470000001006 / E07)

Оригинальный высоковольтный выпрямительный диод — критически важный элемент силовой цепи питания микроволновой печи. Вместе с высоковольтным конденсатором он образует умножитель напряжения, который обеспечивает подачу необходимых 4000 В (4 кВ) на магнетрон.

Если ваша микроволновка гудит, работает, но не греет, либо при включении горит сетевой предохранитель — причиной очень часто является пробитый высоковольтный диод.

Полные технические характеристики

Этот диод разработан для работы в условиях экстремальных нагрузок и обладает повышенным запасом прочности для стабильной работы магнетронов серии E07.

Параметр	Значение	Примечание / Важность
Тип компонента	Высоковольтный диод (High Voltage Diode)	Состоит из последовательно соединенных кремниевых диодов в одном корпусе
Максимальное обратное напряжение	12 кВ (12000 В)	Обеспечивает надежную защиту от пробоя при скачках напряжения
Номинальный прямой ток	350 мА (0.35 А) / 450 мА	Оптимально для СВЧ-печей мощностью 800–1000 Вт
Тип подключения (контакты)	Клемма («мама» 6.3 мм) + Кольцо (под болт М4)	Стандартная конфигурация: кольцо на корпус (заземление), клемма на конденсатор
Совместимость с магнетронами	17470000001006, E07, 2M211A, 2M214	Полностью покрывает потребности магнетронов мощностью 800 Вт
Рабочая температура	до +135°C	Высокая термическая стойкость компонентов

Полная совместимость с моделями микроволновок Panasonic

Данная деталь является сертифицированным заменителем и оригинальным компонентом для восстановления работы следующих моделей СВЧ-печей Panasonic:

Panasonic NN-ST25HB (NN-ST25HBTW / NN-ST25HBZPE)
Panasonic NN-ST27HM (NN-ST27HMTW / NN-ST27HMZPE)
Panasonic NN-ST34HM (NN-ST34HMTW)
Panasonic NN-ST34HW (NN-ST34HWTW)

Универсальность для мастеров: благодаря стандартным характеристикам (12kV / 350-450mA), этот диод также является абсолютно универсальным и подходит для микроволновых печей других брендов (LG, Samsung, Whirlpool, Gorenje, Midea, Sharp, Electrolux), где используется трансформаторная (не инверторная) схема питания.

Главные преимущества этого диода

Надежность компонентов: внутренняя структура защищена компаундом высокой плотности, что предотвращает внутреннее искрение и утечку тока.
Качественная обжимка контактов: клемма и кольцо заземления надежно зафиксированы на заводском оборудовании, что исключает нагрев в местах соединения из-за плохого контакта.
Идеальная совместимость: точные габариты и длина гибкого вывода позволяют быстро произвести замену без переделки внутренней проводки печи.

Как правильно проверить высоковольтный диод перед заменой?

Важно: обычным мультиметром (тестером) в режиме «прозвонки» проверить высоковольтный диод невозможно! Так как он состоит из нескольких диодов внутри, его внутреннее сопротивление слишком велико для батарейки мультиметра (тестер покажет «обрыв» в обе стороны, даже если диод исправен).

Признаки неисправности диода:

Диод пробит (короткое замыкание): микроволновка сильно гудит при старте, еда не греется, либо мгновенно сгорает высоковольтный или сетевой предохранитель. Тестер в таком случае покажет писк (сопротивление близко к 0).
Диод в обрыве: печь работает тихо, крутит тарелку, но не греет.
Проверка «на искру» (для мастеров): исправный диод проверяют, подключив его последовательно с лампочкой накаливания к источнику питания постоянного тока 9-12В (например, батарейке «Крона»).

Не откладывайте ремонт — верните вашей технике прежнюю работоспособность уже сегодня! Покупайте надежные запчасти от проверенных поставщиков.
